Локальный информационный дисплей LID

ЛОКАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ

Локальный информационный дисплей - Решение для локальной визуализации параметров Системы обеспечения безопасности жизнедеятельности MST IT

Локальный информационный дисплей (LID) позволяет осуществлять визуализацию всех компонентов нашей системы обеспечения безопасности жизнедеятельности. Дисплей LID быстро предоставляет оператору надежные данные обо всех инструментах или относящихся к процессу сигналах. Сигналы тревоги указываются с помощью "всплывающих" экранов и встроенного красного светодиода. Немедленное объяснение событий предоставляется локально на дисплее LID.

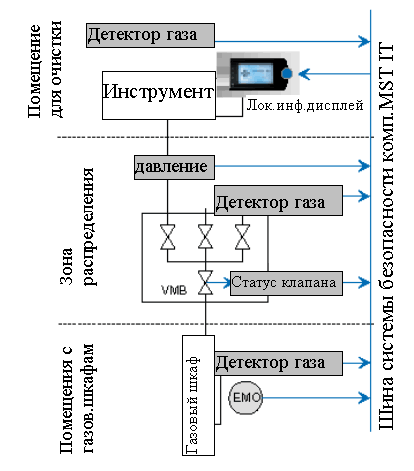

Дисплей LID компании MST IT выдает информацию о статусе различных входов и выходов (например, кнопок ЕМО, газовых детекторов, сенсоров выпускных потоков, дозаторов, мониторов температуры, пульверизаторов, интерфейсов противопожарных систем, сигналов выключения, газовых клапанов, звуковых сигнализаторов, стробирующих импульсов …..).

Большинство операторов инструментов сталкивались с ситуацией, когда инструменты отключались или их работа прерывалась. Быстрая реакция на основе критически важной информации требуется для повторного запуска процесса.

Дисплей LID компании MST IT обеспечивает немедленную локализацию проблемы без необходимости бежать в центральный пульт управления оператора, для того чтобы идентифицировать различные отдельные сигналы. Дисплей LID компании MST IT может быть смонтирован в любом удобном месте. Дисплей LID быстро предоставляет оператору информацию о статусе всех относящихся к инструменту сигналов, которые могут вызвать выключение инструмента.

Дисплей LID поставляется в двух конфигурациях:
LID 9950-0100/9950-0200 Воспроизведение статуса 10 инструментов для мониторинга газов, 8 аналоговых входов, 32 цифровых входа и 24 релейных выхода.

LID 9950-0110/9950-0210 Воспроизведение статуса 16 инструментов для мониторинга газов, 32 цифровых входа и 24 релейных выхода. Дисплей LID имеет интерфейс для подключения к шине системы безопасности компании MST IT, который базируется на технологии LonWorks®.

    ПРИМЕНЕНИЯ
  • Визуализация состояния инструментов
  • Просмотр нескольких инструментов из одной точки
  • Входы/выходы системы обеспечения безопасности жизнедеятельности Визуализация состояния зоны:
  • Просмотр статуса газовых детекторов, ЕМО, прежде чем входить в помещение с газовыми шкафами ОЕМ-приложения
    ХАРАКТЕРИСТИКИ
  • Легкая установка в местах, где нет свободного места
  • Быстрое получение информации о локальном статусе в FAB, которая необходима для оператора и группы технического обслуживания.
  • Дешевый прибор визуализации для небольших систем обеспечения безопасности жизнедеятельности.
  • Прямая совместимость с шиной системы безопасности компании MST IT.
    КОНФИГУРАЦИЯ

    Конфигурация дисплея для 10 газовых детекторов и 8 аналоговых входов.
  • Конструкция на настен. монтажа 9950-0100
  • Конструкция для монтажа на панели 9950-0200

    Конфигурация дисплея для 16 газовых детекторов:
  • Конструкция на настен. монтажа 9950-0110
  • Конструкция для монтажа на панели 9950-0210

ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ
Требования, относит. электропитания
Напряжение: от 12 до 24 В пост.тока
Потребляем. мощность максимум 4,5 Вт
Сеть Stamdard LonTalk® Protocol
Передача данных 78 Кбит в секунду
Топологии соединений Свободные (например, шина, звезда, петля или смешанная структура)
Проводка Экранированная (жгуты медных проводов с оловянным покрытием), четырехпроводной кабель (2х2х1.0 мм/17 AWG)
Графический дисплей 240х128 точекс подсветкой
Индикация статуса 1х красный светодиод (аварийное состояние)1х зеленый светодиод (все в порядке)
Элементы управления: поворотная и нажимаемая ручка-кнопка

Физические размеры
Размеры 270х180х60 мм(ширина х выс. х толщин.) 10.7" x 7" x 2.4"(ширина х выс. х толщин.)
Вес 2.0 кг/4.4 фунта

Защита корпуса
Класс: IP 40
RFI/EMC(ЭМС) EN 50081-2EN 50082-2

Рабочие условия
Температура: от 0оС до +40оС
от 32оF до +104оF
Влажность от 5 до 90% отн.влажности

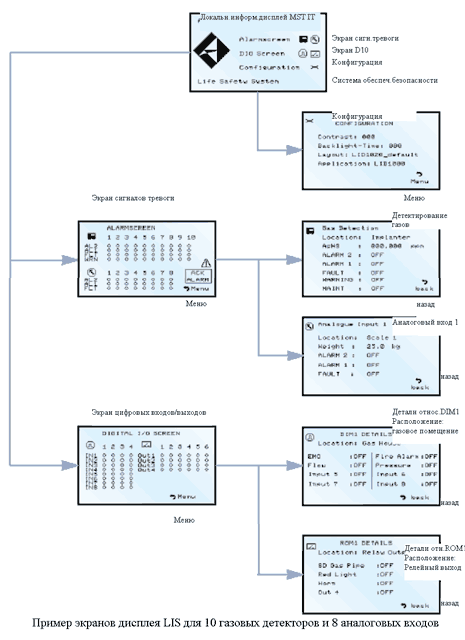

СТРУКТУРА ДИСПЛЕЯ И ЕГО ФУНКЦИИ
Дисплей высвечивает четыре экрана. Это - главный экран, экран конфигурации, экран сигналов тревоги и экран цифровых входов/выходов. С помощью поворотной ручки осуществляется переход из одного экрана в другой.

Главный экран:
Главный экран представляет собой экран, который воспроизводится после запуска дисплея LID. Находясь в главном экране пользователь пользовать имеет доступ к экрану сигналов тревоги, экрану цифровых входов/выходов (DIO), а также к экрану конфигурации.

Экран конфигурации
Экран конфигурации дает пользователю возможность настроить уровень контрастности дисплея, а также установить период времени, по истечении которого автоматически выключается подсветка.

Экран сигналов тревоги
Экран сигналов тревоги высвечивается автоматически в случае в случае аварийного состояния. В него также можно войти посредством поворота ручки. На экране имеется информация относительно текущей аварийной ситуации, относящейся к инструментам детектирования газов и аналоговым входным каналам. Графические символы типа "заполненные точки" в таблице сигналов тревоги указывают на наличие аварийной ситуации.

Экран, содержащий детали(подробности) относительно детектирования газов:
Экран с подробностями относительно детектирования газов является подэкраном экрана сигналов тревоги, содержащим информацию о логическом статусе соответствующего сетевого устройства, и предоставляет информацию о названии газа и газовом устройстве вместе с уровнем концентрации.

Экран, содержащий детали(подробности) о каналах аналоговых входов:
Этот подэкран экрана сигналов тревоги содержит информацию о логическом статусе соответствующего канала модуля аналоговых входов сети и предоставляет данные относительно аналоговых параметров.

Экран цифровых входов/выходов:
Экран цифровых входов/выходов содержит информацию о статусе входов и выходов. Индикация аналогична индикации экрана сигналов тревоги.

Экран, содержащий детали(подробности) о цифровых входах и релейных выходов:
Этот подэкран экрана цифровых входов и выходов показывает логическое состояние всего модуля.
