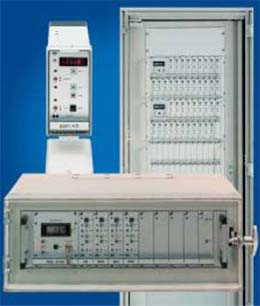

Система сигнализации наличия газов FMS 8700 является центральной управляющей системой, предназначенной для связи различных детекторов газов, имеющих интерфейсы 4…20 мА, с центральной системой мониторинга.

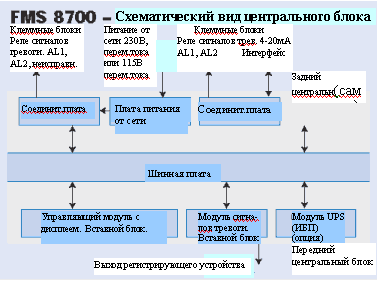

Система FMS 8700 компании MST IT состоит из трех основных компонентов:
1. Управляющего модуля с цифровым дисплеем и обеспечивающим питание всей системы. На дисплее воспроизводятся величины концентрации газов в ppb, ppm или в объемных %. Имеется также визуальный индикатор сигналов тревоги, возможны опциональная аудиоиндикация и релейный выход для общих сигналов тревоги и неисправностей системы. Переключатель в виде ключа блокирует внешние сигналы тревоги во время технического обслуживания, а все сигналы тревоги могут быть сброшены с помощью кнопки общего сброса.
2. Модулей сигналов тревоги, каждый из которых подключается к отдельному детектору газов с помощью двухпроводной петли. Устанавливаемые пользователем сигналы тревоги с двумя уровнями концентрации активируют специальные контакты реле. Каждый модуль сигналов тревоги имеет электронное устройство сигналов тревоги, а также предварительно настроенное устройство задержки сигналов тревоги, чтобы избежать выдачи неправильных сигналов тревоги.
3. 19"-й стойки с проложенными проводами - Центрального контроллера - для соединения указанных выше вставных модулей.

Система FMS 8700 поставляется с двумя размерами корпуса: либо один Управляющий модуль и максимум 9 Модулей сигналов тревоги, либо один Управляющий модуль и максимум 21 Модуль сигналов тревоги. Также для небольших систем мониторинга газов поставляется устройство FMS 8710 - одноточечный контроллер для одного устройства 4…20 мА, имеющий дисплей на жидких кристаллах для воспроизведения текущей концентрации газа и светодиоды для индикации сигналов тревоги.

Шкафы разных размеров и версий, а также UPS(ИБП) поставляются в качестве опций.

Устройство FMS 8710 может быть поставлено с опциональным зуммером для выдачи акустических сигналов тревоги

ПРИЛОЖЕНИЯ

• Центральный контроллер для 4…20 мА
  Газовые детекторы типа:

• Satellite

• Comet

• SatEx

  ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
• Непрерывный мониторинг

• Модульная конструкция

• Возможно простое расширение системы

• Центральные и отдельные выходы для сигналов тревоги

  КОНФИГУРАЦИЯ
  Одноточечный контроллер
  Многоточечный контроллер: для 9 или 21 каналов

ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ:
FMS 8700:
Тип: 19"-стойка
Размеры: 9 модулей сигналов тревоги: 84 ТЕ, 3 НЕ, толщина 300 мм
21 модуль сигналов тревоги: 84 ТЕ, 6 НЕ, толщина 300 мм(ТЕ=единица тощины, НЕ=единица высоты)
Требования относительно питания: 230 В перем.ток/50 Гц115 В перем.ток/60 Гцмаксимум 50 ВА
Релейные выходы сигналов тревоги:
Центральный контроллер: Основной сигнал трев.1
Основной сигнал трев.2
Системная ошибка
Все сигналы фиксируются (самоподдерживаются)
Модули сигналов тревоги: Сигнал тревоги 1 - не фиксируется(самоподдерж.)
Сигнал тревоги 2 - фиксируется(самоподдерж.)
Неисправность - не фиксируется
Максимальные характеристики: 250 В, перем.ток/8А или 24В, пост.ток/8А тревоги

FMS 8710
Размеры: 12ТЕ,3НЕ,толщина180мм (ТЕ=единица тощины, НЕ=единица высоты)
Требования относительно питания: Максимум 2.4 ВА
Релейные выходы сигналов тревоги: Сигнал тревоги 1 - не фиксируется(самоподдерж.)
Сигнал тревоги 2 - фиксируется(самоподдерж.)
Неисправность - не фиксируется
Максимальные характеристики: 250 В, перем.ток/8А или24В, пост.ток/8А

Руководство по оформлению заказов:

FMS 8700
9-канальн.блок 230В,пер.ток/50 Гц - P/N 8700-0010
9-канальн.блок 115В,пер.ток/60 Гц - P/N 8700-0011
21-канальн.блок 230В,пер.ток/50 Гц - P/N 8700-0020
21-канальн.блок 115В,пер.ток/60 Гц - P/N 8700-0021

FMS 8700 - Корпус
Шкаф для настен.монтажа,9каналов - P/N 8700-0030
Шкаф для настен.монтажа,21канал - P/N 8700-0040
Шкаф для настен.монтажа,30 канал. - P/N 8700-0060

FMS 8700 - Модули сигналов тревоги
Модуль сигналов тревоги для газа ХХ - P/N 8602-01XX

FMS 8700 - Опции
Зуммер для FMS 8700 - P/N 8700-4010
UPS(ИБП) для FMS 8700 - P/N 8700-0500

FMS 8710
FMS 8710 - Одноточечный контроллер для газа ХХ - P/N 8700-001XX

FMS 8710 - Корпус
Корпус для настен.монтажа сист. FMS 8710 - P/N 8710-0100
Корпус для монтаж. на панели сист.FMS8710 - P/N 8710-0200
Монтаж системы FMS 8710 на рельсе DIN - P/N 8710-0300
19"-стойка для системы FMS 8710 - P/N 8710-0400

FMS 8710 - Опции
Зуммер для системы FMS 8710 - P/N 8710-4010
