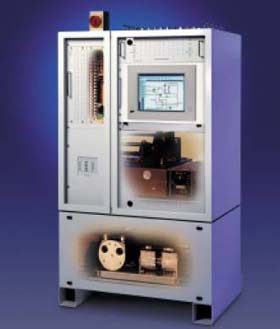

Пользователи АСМ получают в свое распоряжение многофункциональную и испытанную технологию, основанную на преобразовании Фурье и инфракрасном излучении, которая позволяет детектировать широкий диапазон летучих химических веществ. В ней используется инфракрасный отпечаток каждого газа для его идентификации без каких-либо перекрестных взаимодействий. Она также может идентифицировать неизвестные химические вещества или запахи. Функции детектирования новых газов могут быть добавлены в любое время.

Посредством выбора одного из образцов чувствительного элемента прибор АСМ может детектировать либо уровни ppm в процессе мониторинга токсичных газов, либо уровни в процентах при мониторинге горючих газов.

Выбор газов и конфигурация сигналов тревоги для каждой точки легко задаются и могут быть изменены либо с передней панели, либо дистанционно с помощью процедуры просмотра Web. В каждой точке можно детектировать максимум 15 газов. Вплоть до четырех точек могут быть сгруппированы вместе для увеличения скорости передачи информации. Благодаря модульной конструкции и встроенной системе диагностики прибор АСМ легко технически обслуживать. Поскольку расходуемые детали почти отсутствуют, стоимость эксплуатации прибора АСМ довольно низкая.

Опциональный интерфейс LonWorks идеально подходит для подсоединения к системе обеспечения безопасности жизнедеятельности MST IT.

Четырехшаговый анализ FT-IR

1. Интерферометр модулирует луч инфракрасного света и посылает его через газовый элемент, содержащий образец воздуха, в котором ……….

2. Содержащие в воздухе химические вещества поглощают инфракрасный свет, создавая при этом спектр, уникальный для каждого химического вещества. Поглощенный свет измеряется детектором, в котором ………….

3. Интенсивность инфракрасного света преобразуется в цифровую форму, затем пересчитывается в несодержащий помех инфракрасный спектр, в котором содержится вся аналитическая информация, и далее ………..

4. Компьютер анализирует инфракрасный спектр с целью идентификации и определения количества каждого химического вещества в образцах воздуха.

ПРИЛОЖЕНИЯ
Мониторинг опасных производственных материалов по всему предприятию (газы и пары).
• Зона, которой дышат работники.
• Помещения для хранения химикатов.
• Выпускные трубопроводы.
• Выпускные трубы предприятия.
• Газовые шкафы.
• Коллекторные блоки с клапанами.
• Обрабатывающие инструменты.
• Вакуумные насосы.
  ПРЕИМУЩЕСТВА
• Мониторинг широкого диапазона химических веществ.
• Детектирование максимум 15 газов в одной контрольной точке.
• С помощью программного обеспечения возможно добавление новых газов (по мере необходимости).
• Прибор помогает идентифицировать неизвестные запахи.
• Каждый газ идентифицируется отдельно и конкретно.
• Устраняются фантомные неправильные сигналы тревоги.
• Мониторинг максимум 40 выборочных точек.
• Не требуется калибровка газа на рабочем месте.
  КОНФИГУРАЦИЯ
  Число выборочных точек: от 20 до 40.

РАБОЧИЕ ХАРАКТЕРИСТИКИ
Метод анализа: Анализатор с непрерывным сканированием FT-IR(преобразование Фурье - инфракрасное излучение)
Путь через газовый элемент: путь длиной 6 м или 10 см
Контролируемые газы ¹: Органические, PFC, CFC, HFC, металоорганические, NF3 и многие другие неорганические газы.
Нижний предел детектирования: От 0.1 до 2.0 ppm (1.0 ppm - типичное значение для большинства газов) в случае элемента с длиной пути 6 м
Скорость сканирования: 15 сек для каждой точки
Количество выборочных точек: Имеются конфигурации с 20 и 40 точками. Смешанный отбор максимум 4 точек.
Архивация данных: 30 дней для всего спектра, 90 дней для сигналов тревоги
Действующие стандарты: Совместимые с S2-93, CE
(1)См. отдельный список газов

ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ
Трубки для линии отбора образцов: 1/4" ID x 3/8" OD (ID=внутр.диаметр, OD=внешн.диаметр)полипропилен
Входы линии отбора образцов: 3/8" Swagelok®
Электропитание: 230В,перем.ток, 10А или110В, перем.ток, 20А
Газ, используемый для продувки,N2: 5-10psi, 10 л/мин(psi=фунт/кв.дюйм)
Требования к трубке Вентури: 90-120psi, 320 л/мин
Выпускная трубка: 1,5 в NPT

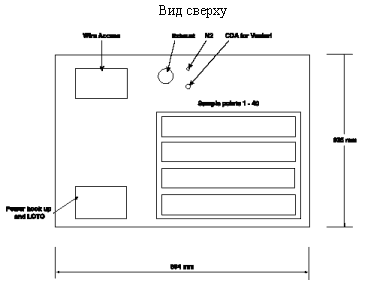

Габариты:
Высота х ширина х толщина: 1676 х 864 х 635 мм /66 х 34 х 25 дюймов
Вес:
Рабочий: 318 кг/700 фунтов
При поставке: 420 кг/930 фунтов

ВЫХОДЫ И СВЯЗЬ (Cтандартные)
Выходы реле: 80 реле, программируются выборочные точки и типы газов
Интерфейсы: Интерфейс пользователя на базе Web (e-диагностика)Эзернет(Ethernet): просмотр/управление HTML доступ ODBCСенсорный экран, удобный для пользователя интерфейс (типа "укажи и щелкни").
{Опциональные}
Интерфейс: LonWorks®Allen Bradley®, Modbus®Profibus®, драйверы ОРС, Другие типы интерфейса по запросу

ОПЦИИ И АКСЕССУАРЫ
Аналоговые выходы: Максимум 40 (4-20 мА)
Автоматический тест утечки линии отбора образцов: Может быть установлен пользователем.
