Сенсорный модуль H2 Sensormodule 1-4V

СЕНСОРНЫЙ МОДУЛЬ H2 Sensormodule 1-4V

Чтобы сделать водород безопасным топливом

Сенсорный модуль H2 Sensormodule изготовлен на базе интеллектуальной сенсорной технологии и предназначен для детектирования водорода в топливных элементах или в любых других приложениях, в которых используется водород. Водород является взрывоопасным газом, если его концентрация превышает 4 объемн.%. Более того, водород является невидимым газом, не имеет запаха и вкуса, что делает необходимым использование сенсоров для детектирования этого газа.

Пользователи топливных элементов или других приложений, в которых применяется водород, хотят избежать опасности взрыва из-за утечек водорода. Они нуждаются в надежной сенсорной технологии, которая позволяет быстро и надежно детектировать утечки водорода и, тем самым, обеспечить защиту людей и оборудования.

Интеллектуальный сенсорный модуль H2 Sensormodule компании MST IT представляет собой идеальное решение проблемы детектирования водорода, причем не только в мобильных, но и в стационарных приложениях. В модуле H2 Sensormodule используется электрохимический 3-хэлектродный сенсор, разработанный компанией MST IT. Главными чертами этого сенсора являются широкий диапазон измерения вплоть до 4 объемн.% Н2 и большой температурный диапазон от -20 до +80 град.С. В сенсоре используется специально разработанная электронная схема, которая отличается надежным функционированием и чрезвычайно низким потреблением электроэнергии. Модель Sensormodule поставляется с тремя разными электронными интерфейсами, что позволяет адаптировать его практически ко всем возможным приложениям.

Небольшие размеры модуля H2 Sensormodule и низкий уровень потребления электроэнергии делают его уникальным на рынке изделий, нацеленных в будущее.

Для того чтобы усовершенствовать и дополнить возможности оптимального детектирования утечек водорода компания MST IT предлагает блок управления модулем Sensormodule для реализации дополнительных функций контроля и управления сигналами безопасности.

Блок управления модулем Sensormodule является небольшим устройством управления с дисплеем на жидких кристаллах (LCD), который указывает текущие детектируемые сенсором значения концентрации водорода и обеспечивает визуальную и акустическую индикацию в случае превышения предварительно установленного уровня сигналов тревоги. Блок имеет по одному релейному контакту для низкого и высокого уровней сигналов тревоги, и может манипулировать максимум 7-ю модулями Sensormodule.

ПРИЛОЖЕНИЯ:
- Автомобильная промышленность
- Изготовление топливных элементов
- Топливные баки
- Изготовление и эксплуатация вилочных погрузчиков
- Автобусная промышленность
- Авиационная промышленность
- Судостроение

ХАРАКТЕРИСТИКИ
- Амперометрический 3-хэлектродный сенсор
- Широкий диапазон измерений
- Широкий температурный диапазон
- Высокий динамический диапазон
- Хорошая долговременная стабильность
- Три разных выхода для сигналов
- Небольшие размеры
- Низкое потребление электроэнергии

КОНФИГУРАЦИИ:
H2 3E 1% 1-4 V (100-10.000 ppm)
H2 3E 2% 1-4 V (100-20.000 ppm)
H2 3E 4% 1-4 V (100-40.000 ppm)


Спецификации
Тип сенсора: 3-хэлектродный электрохимический сенсор
Измерительный диапазон: от 0.01 до 1% H2 (от 100 до 10.000 ppm)
от 0.01 до 2% H2 (от 100 до 20.000 ppm)
от 0.01 до 4% H2 (от 100 до 40.000 ppm)
Время немедленной реакции: t < 5 сек.
Время реакции (t 90) t 90 < 30 сек.
Ожидаемый срок службы: > 12 месяцев
Гарантия: 6 месяцев
Выходные сигналы: 1-4 В
Напряжение питания: от 6 до 24 В, пост.напряжение
Потребляемая мощность: < 800 µA
Температурный диапазон: от -20 до +80 oC
Температурная компенсация: от -25 до +85 oC
Диапазон влажности: от 15 до 95 % отн.влажности, отсутствие конденсации
Размеры (длина x ширина x высота): 58x22x22мм
Материал корпуса: алюминий
Длина кабеля: 0,3 м

КОНФИГУРАЦИЯ:
Диапазон Спецификация Номер изделия
0.01-1 % H2 3E 1% Sensormodule 1-4 V 75-0361 034 53009
0.01-2 % H2 3E 2% Sensormodule 1-4 V 75-0362 034 53009
0.01-4% H2 3E 4% Sensormodule 1-4 V 75-0364 034 53009

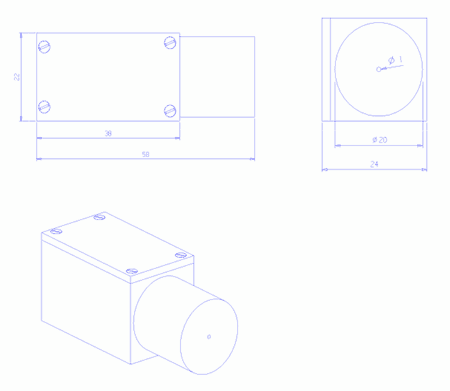

РАЗМЕРЫ:

ОПЦИИ
Блок управления модулем Sensormodule (SCU)
Номер продукта: (P/N) 75-0008807
Дисплей: LCD(жидкокристаллический дисплей) + LED(светодиоды)
Питание: 14-30 В, постоянное напряжение
Выходы: 2 реле
Материал корпуса: алюминий
Ящик для ношения
Номер изделия: (P/N) 75-0008810
для модуля Sensormodule и для блока управления модулем Sensormodule
Материал корпуса: алюминий


ПЕРЕКРЕСТНАЯ ЧУВСТВИТЕЛЬНОСТЬ
Газ Концентрация Показания [ppm]
Угарный газ CO 92 ppm 0.01
Изопропанол C3H7OH 600 ppm 0,03
Озон O3 0,25 ppm 0.00
Окись азота NO 22 ppm 0.001
Двуокись азота NO2 10 ppm 0.00
Бензин насыщенные пары от 0 до 0,005
Примечание:
Все указанные величины реакции являются типичными значениями и относятся к сенсору, используемому при нормальных условиях, т.е. при температуре 20oC, отн.влажности 40…60% и при нормальном давлении воздуха.
